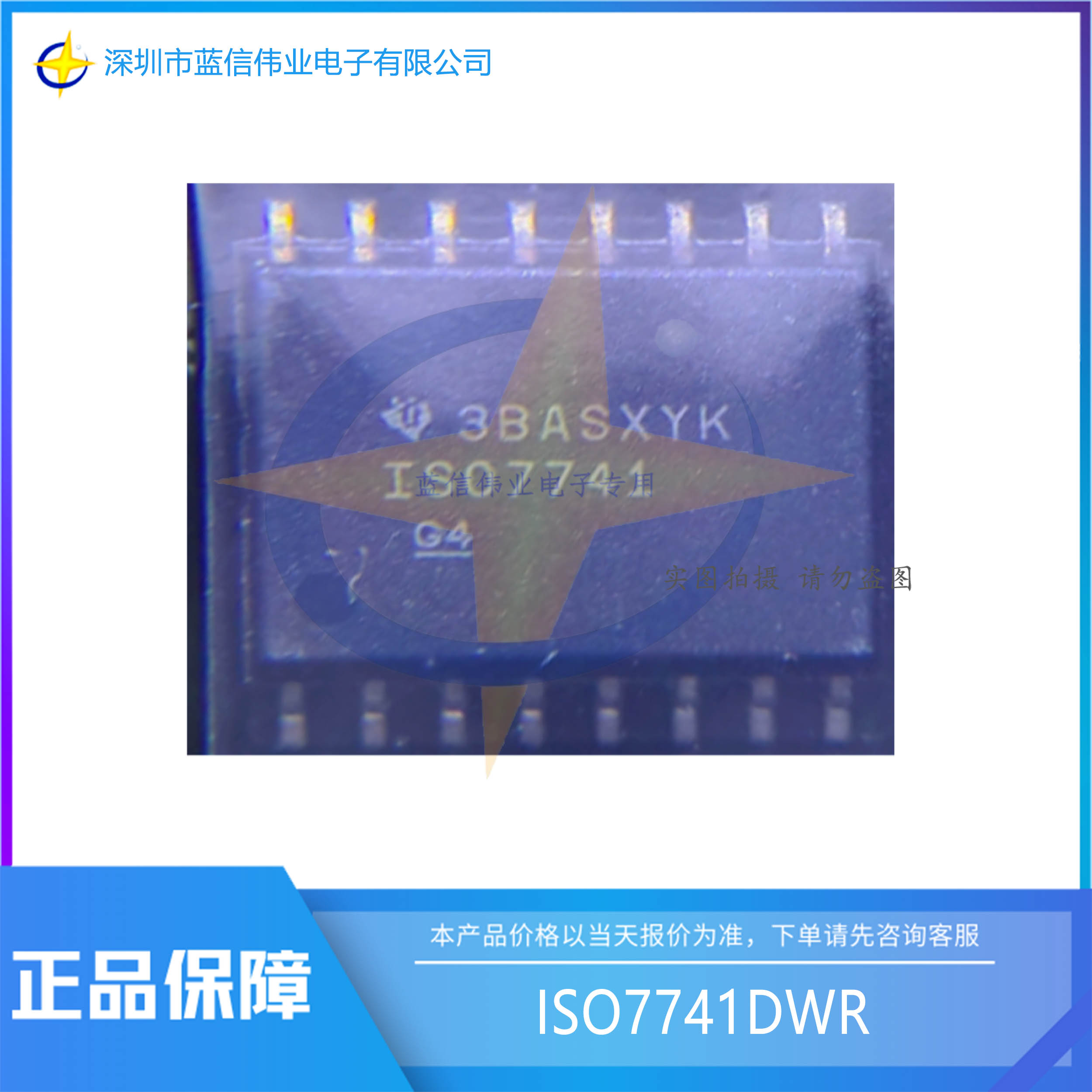

■產品名稱：ISO7741DWR
■功能名稱： 數字隔離器
■概要:
是高性能四通道數字隔離器，可提供符合 UL 1577 的高達 5000VRMS 隔離額定值，非常適合具有此類需求的成本敏感型應用。
在隔離 CMOS 或 LVCMOS 數字 I/O 的同時，ISO7741DWR器件可提供高電磁抗擾度、低干擾和低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由 TI 的雙電容二氧化硅 (SiO2) 絕緣柵相隔離。這些器件配有使能引腳，可用于在多主驅動應用中將各自的輸出置于高阻抗?fàn)顟B(tài)。
■特征：
●50Mbps 數據速率
●穩健可靠的隔離柵：
在 1500VRMS 工作電壓下具長工作壽命
隔離等級高達 5000VRMS
浪涌能力高達 10kV
CMTI 典型值為 ±150kV/µs
●寬電源電壓范圍：1.71V 到 1.89V 和 2.25V 到 5.5V
●1.71V 至 5.5V 電平轉換
●默認輸出高電平 (ISO674x) 和低電平 (ISO674xF) 選項
●寬溫度范圍：–40°C 至 125°C
●1Mbps 時的每通道電流典型值為 1.6mA
●低傳播延遲：11ns（典型值）
●優異的電磁兼容性 (EMC)
系統級 ESD、EFT 和浪涌抗擾性
在整個隔離柵具有 ±8kV IEC 61000-4-2 接觸放電保護
低干擾 (EMI)
