  • 產品名稱：

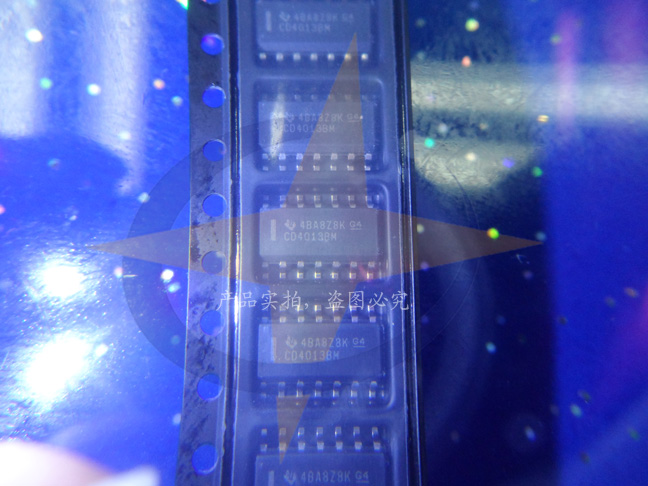

    CD4013BM CMOS雙D型觸發器
  • 功能名稱：
    CMOS雙D型觸發器
  • 概要：

    ■產品名稱：CD4013BM

    ■功能名稱：CMOS雙D型觸發器

    ■概要:

    CD4013B 器件由兩個相同的獨立數據類型觸發器組成。每個觸發器都有獨立的數據、設置、復位和時鐘輸入以及 Q 和Q 輸出。這些器件可用于移位寄存器應用，并通過將 Q輸出連接到數據輸入，用于計數器和切換應用。在時鐘脈沖的正向轉換期間，D 輸入端的邏輯電平被傳輸?shù)?Q 輸出端。設置或復位與時鐘無關，分別由設置或復位線上的高電平完成。

    ■特征：

    • ●異步設置-重置能力
    • ●靜態觸發器操作
    • ●中速運行：10V 電源下的 16MHz（典型值）時鐘翻轉率
    • ●標準化對稱輸出特性
    • ●在整個封裝溫度范圍內，18V 時的最大輸入電流為 1µA：
      • 18 V 和 25 °C 時為 100 nA
    • ●噪聲容限（在整個封裝溫度范圍內）：
      • VDD = 5 V時為 1 V
      • VDD = 10 V時為 2 V
      • VDD = 15 V時為 2.5 V
  • 特征：

    • ●異步設置-重置能力 ●靜態觸發器操作 ●中速運行：10V 電源下的 16MHz（典型值）時鐘翻轉率 ●標準化對稱輸出特性 ●在整個封裝溫度范圍內，18V 時的最大輸入電流為 1μA： 18 V 和 25 °C 時為 100 nA ●噪聲容限（在整個封裝溫度范圍內）： VDD = 5 V時為 1 V VDD = 10 V時為 2 V VDD = 15 V時為 2.5 V
