MAX322CPA 高精度、雙電源、SPST、模擬CMOS開關
-
模擬開關和多路復用器
-

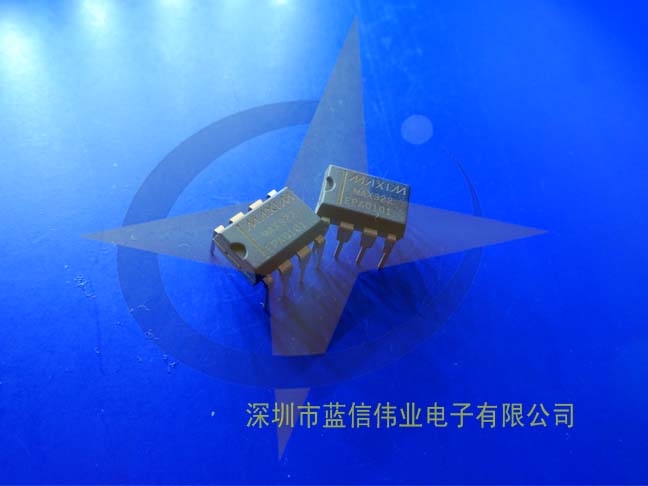

■產品名稱：MAX322CPA
■功能名稱：高精度、雙電源、SPST、模擬CMOS開關
■概要:
MAX320/MAX321/MAX322是精密雙路SPST模擬開關，設計用于±3V至±8V雙電源供電。MAX320 有兩個常開 (NO) 開關，MAX321 有兩個常閉 (NC) 開關。MAX322 有一個 NO 和一個 NC 開關。低功耗 (1.25mW) 使這些部件成為電池供電設備的理想選擇。它們提供低泄漏電流（最大 100pA）和快速開關速度（t ON = 最大 150ns，t OFF = 最大 100ns）。
MAX320 系列采用 ±5V 電源供電，提供 35Ω 最大導通電阻 (R ON )、2Ω 最大通道間匹配和 4Ω 最大 R ON平坦度。
■特征:
●低導通電阻，最大 35Ω（典型值 16Ω）
●R ON通道間匹配 < 2Ω
●R ON平坦度 < 4Ω
●保證電荷注入 < 5pC
●雙極電源操作（±3V 至 ±8V）
●低功耗，< 1.25mW
●整個溫度范圍內的低漏電流，在 +85°C 時 < 2.5nA
●快速開關，t ON < 150ns，t OFF < 100ns
●保證先開后合（僅限 MAX322）
●±5V DAC與ADC
●音頻與視頻開關
●電池供電應用
●通信系統
●引導與控制系統
●平面顯示器
●軍用無線裝置
-
- MAX320 / MAX321 / MAX322精度
- 雙
- SPST模擬開關設計操作±8±3 v雙供應。MAX320有兩個常開(不)開關和MAX321有兩個常閉(NC)開關。MAX322已經沒有和數控開關。低功耗(1.25 mw)使這些部分適合電池供電設備。他們提供低泄漏電流(100 pa max)和快速切換速度(噸= 150 ns馬克斯
- 有錢人= 150 ns max)。
-
-
