MAX5941BESE（符合IEEE 802.3af標準的以太網供電接口/PWM控制器，適用于用電設備）
-
開關穩壓器
-

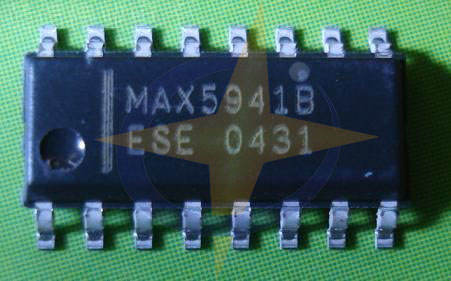

■產品名稱：MAX5941BESE
■功能名稱：符合IEEE 802.3af標準的以太網供電接口/PWM控制器，適用于用電設備
■概要:
MAX5941A/MAX5941B為以太網供電(PoE)系統中的供電裝置(PD)集成了完整的電源IC。MAX5941A/MAX5941B提供PD接口和緊湊的DC-DC PWM控制器，尤其適合于隔離或非隔離設計中的反激和正激轉換器。
MAX5941A/MAX5941B PD接口符合IEEE® 802.3af標準，提供帶有檢測簽名、分類簽名的PD，以及帶可編程浪涌電流控制的集成隔離開關。該類器件還具有供電模式、寬滯回的欠壓鎖定(UVLO)功能，和供電正常狀態指示。
MAX5941A/MAX5941B還集成了實現DC-DC固定頻率隔離電源所需的全部組合部件。該類器件為電流模式控制器，帶有集成的高壓啟動電路，尤其適合于電信/工業電壓范圍的隔離電源。高壓啟動電路允許PWM控制器在啟動時直接從18V至67V輸入電源獲得電源。轉換頻率為內部校準到275kHz ±10%，從而減少了磁性和濾波器元件。MAX5941A允許85%的工作占空比，可用來實現反激轉換器。MAX5941B將工作占空比限制到50%以內，可用在單端正激轉換器。MAX5941A/MAX5941B專為PD之前帶或不帶外部二極管整流橋的應用而設計。
MAX5941A/MAX5941B采用16引腳SO封裝。
■特征：
-
-
●供電設備接口
-
-
完全集成的符合IEEE 802.3af標準的PD接口
-
PD檢測和可編程分類簽名
-
檢測期間的漏電流偏差小于10µA
-
完整的MOSFET用于隔離和限制浪涌電流
-
柵極輸出允許外部控制內部隔離FET
-
可編程的浪涌電流控制
-
可編程的欠壓鎖定
-
●PWM控制器
-
寬輸入范圍：18V至67V
-
電流模式控制
-
前沿消隱
-
內部校準的275kHz ±10%振蕩器
-
軟啟動
-
●計算機電話
-
●因特網應用
-
●IP電話
-
●以太網供電中的電源設備/MDI供電
-
●安全監控攝像機
-
●無線接入點
-
