MAX4051ACSE 單電源運算放大器
-
單電源運算放大器
-

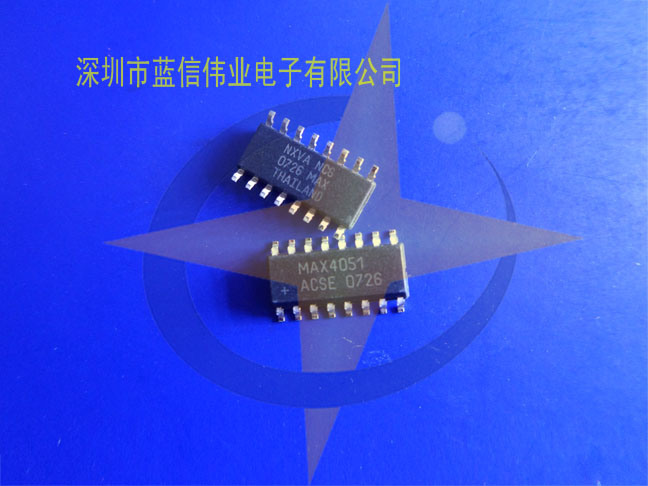

■產品名稱：MAX4051ACSE
■功能名稱：單電源運算放大器
■概要:
MAX4051/MAX4052/MAX4053和MAX4051A/MAX4052A/MAX4053A是低壓CMOS模擬IC，配置為一個8通道多路復用器(MAX4051/A)、兩個4通道多路復用器(MAX4052/A)和三個單極/雙擲 (SPDT) 開關 (MAX4053/A)。A 后綴部件具有導通電阻匹配、導通電阻平坦度和低泄漏等特性。
這些 CMOS 器件可以在 ±2.7V 至 ±8V 的雙電源或 +2.7V 至 +16V 的單電源下連續工作。每個開關都可以處理軌到軌模擬信號。+25°C 時的截止漏電流僅為 0.1nA 或 +85°C 時的 5nA (MAX4051A/MAX4052A/MAX4053A)。
所有數字輸入都具有 0.8V 至 2.4V 的邏輯閾值，確保在使用 ±5V 或 +5V 單電源時兼容 TTL/CMOS 邏輯。
■特征：
-
●引腳與工業標準 74HC4051/74HC4052/74HC4053 兼容
-
●保證導通電阻：100Ω，±5V 電源
-
●保證渠道之間的匹配：
-
6Ω (MAX4051A—MAX4053A)
-
12Ω (MAX4051—MAX4053)
-
●保證低關斷漏電流：
-
+25°C 時為 0.1nA (MAX4051A—MAX4053A)
-
+25°C 時為 1nA (MAX4051—MAX4053)
-
●保證低漏電流：
-
+25°C 時為 0.1nA (MAX4051A—MAX4053A)
-
+25°C 時為 1nA (MAX4051—MAX4053)
-
●+2.0V 至 +16V 的單電源操作 ±2.7V 至 ±8V 的雙電源操作
-
●TTL/CMOS 邏輯兼容
-
●低失真：< 0.04% (600Ω)
-
●低串?dāng)_：< -90dB (50Ω)
-
●高關斷隔離度：< -90dB (50Ω)
-
●音頻/視頻信號切換
-
●電池供電設備
-
●通信電路
-
●低電壓數據采集系統
-
-
