DRV5023AJQDBZT 高電壓（高達 38V）、高帶寬（高達 30kHz）單極開關
產品型號：DRV5023AJQDBZT
產品品牌：TI/德州儀器
產品封裝：SOT23-3
產品功能：霍爾效應鎖存器和開關
DRV5023AJQDBZT的特性
●數字單極性開關霍爾傳感器
●出色的溫度穩定性
溫度范圍內的靈敏度為 ±10%
●多個靈敏度選項 (BOP/BRP)：
3.5/2mT（FA，請參見）
6.9/3.2mT（AJ，請參見 ）
14.5/6mT（BI，請參見 ）
●支持寬電壓范圍
2.5V 至 38V
無需外部穩壓器
●寬運行電壓范圍
TA = -40 至 125°C（Q，請見 ）
●開漏輸出（30mA 灌電流）
●35µs 快速上電時間
●小型封裝尺寸
表面貼裝 3 引腳小外形尺寸晶體管 (SOT)-23 (DBZ)
●2.92mm × 2.37mm
插入式 3 引腳 TO-92 (LPG)
●4.00mm × 3.15mm
●保護 特性
反向電源保護（高達 -22V）
支持高達 40V 拋負載
輸出短路保護
輸出電流限制
DRV5023AJQDBZT的說明
DRV5023 器件是一款斬波穩定霍爾效應傳感器，能夠在整個溫度范圍內提供具有出色靈敏度穩定性和集成保護特性的磁場感測 解決方案。
當應用的磁通量密度超過 BOP 閾值時，DRV5023 開漏輸出變?yōu)榈碗娖?。輸出將保持低電平，直到磁通量密度降?BRP 以下之后變?yōu)楦咦杩?。輸出灌電流能力?30mA。反向極性保護高達 -22V 的寬工作電壓范圍（2.5 至 38V）使得此器件廣泛適用于各種工業 信號。
該器件提供針對反向電源情況、負載突降以及輸出短路或過流故障的內部保護功能。

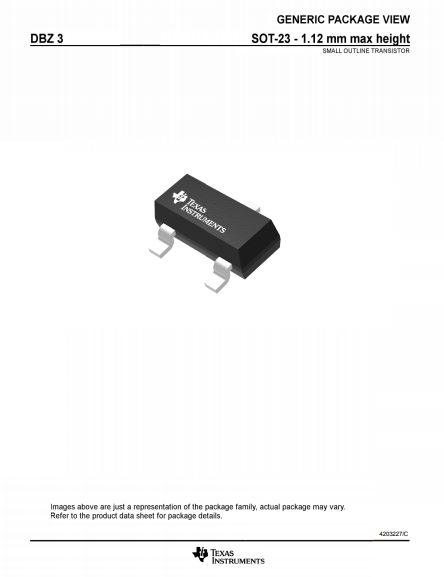

封裝圖
