TPS92682QRHMRQ1 帶 SPI 的雙通道恒壓和恒流控制器
產品型號：TPS92682QRHMRQ1
產品品牌：TI
產品封裝：LQFP80
產品功能：汽車LED驅動器
TPS92682QRHMRQ1的特性
-
●AEC-Q100 1 級合格
●功能安全能力
可用于幫助功能安全系統設計的文檔
●寬輸入電壓范圍：4.5 V 至 65 V
●± 4% LED 電流精度在 –40°C 至 150°C 結溫范圍內
●SPI通訊接口
●SPI可編程特性：
擴頻以改善 EMI
軟啟動時序
ILED 電流和輸出電壓設置
限流、過壓、故障定時器
單相與雙相
CV 和 CC 模式配置
●雙通道峰值電流模式 (PCM) 控制器
●低輸入失調軌到軌電流檢測放大器
●模擬調光
●具有集成 P 通道驅動器接口的外部串聯 FET PWM 調光
●超過 1000:1 的 PWM 調光范圍
TPS92682QRHMRQ1的說明
TPS92682-Q1 是一款具有 SPI 通信接口的雙通道峰值電流模式控制器。該器件可編程以在恒定電壓 (CV) 或恒定電流 (CC) 模式下運行。
在 CV 模式下，TPS92682-Q1 可以編程為兩個獨立或雙相升壓穩壓器?？梢允褂猛獠侩娮璺謮浩骱?SPI 可編程 8 位 DAC 對輸出電壓進行編程。
在 CC 模式下，該器件旨在支持雙通道升壓或降壓 LED 驅動器拓?fù)?。LED 電流可以使用模擬或 PWM 調光技術獨立調制。使用可編程 8 位 DAC 獲得超過 28:1 范圍的模擬調光。LED 電流的 PWM 調光可通過使用所需占空比直接調制 PWM 輸入引腳或使用 SPI 可編程 10 位 PWM 計數器來實現?？蛇x的 PDRV 柵極驅動器輸出可用于驅動外部 P 溝道系列 MOSFET。
TPS92682-Q1 采用先進的 SPI 可編程診斷和故障保護機制，包括：逐周期電流限制、輸出過壓和欠壓保護、ILED 過流保護和熱警告。該器件還包括每個通道的漏極開路故障指示器輸出。
TPS92682-Q1 包括一個 LH 引腳，當拉高時，啟動跛行回家 (LH) 條件。在 LH 模式下，器件使用一組單獨的 SPI 編程寄存器。

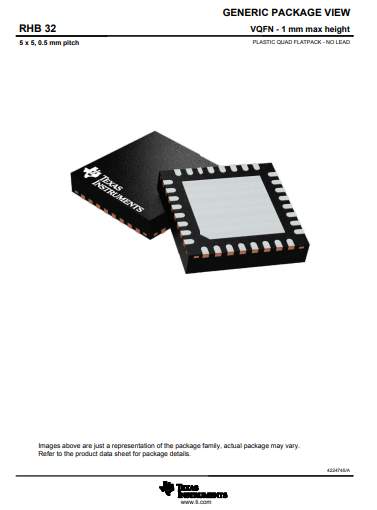

封裝圖
