AFE4300 是一款低成本模擬前端，包含兩條獨立的信號鏈：一條用于體重秤 (WS) 測量，另一條用于身體成分測量 (BCM) 分析。一個 16 位、860-SPS 模數轉換器 (ADC) 在兩個鏈之間多路復用。重量測量鏈包括一個儀表放大器 (INA)，其增益由一個外部電阻器設置，后面是一個用于偏移校正的 6 位數模轉換器 (DAC)，以及一個驅動外部電橋/稱重傳感器的電路固定 1.7 V 用于比率測量。
AFE4300 還可以通過向身體施加正弦電流來測量身體成分。正弦電流由內部碼型發(fā)生器和 6 位 1MSPS DAC 生成。電壓電流轉換器將此正弦電流施加到身體的兩個端子之間。由于身體的阻抗而在這兩個端子上產生的電壓通過差分放大器進行測量、整流，然后由 16 位 ADC 提取和測量幅度。

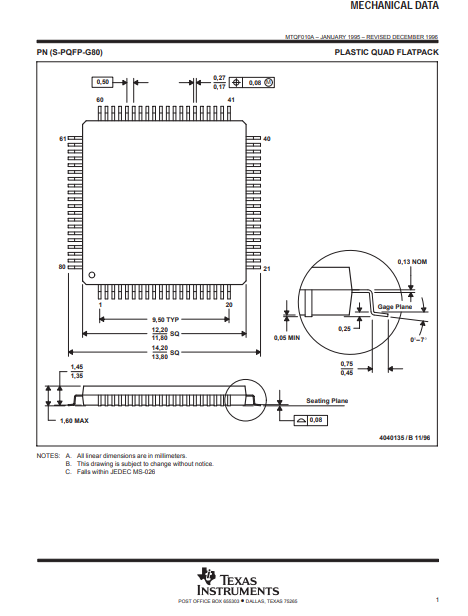

AFE4300 的工作電壓為 2 V 至 3.6 V，額定溫度范圍為 0°C 至 +70°C，采用 LQFP-80 封裝
