ADS131M02IPWR 24 位、32kSPS、2 通道同步采樣 Δ-Σ ADC
產品型號：ADS131M02IPWR
產品品牌：TI
產品封裝：TSSOP20
產品功能：通道同步采樣
ADS131M02IPWR的特性
●2 同步采樣差分輸入
●可編程數據速率高達 64kSPS
●可編程增益高達 128
●噪聲性能：
●當增益為 1.4kSPS 時，動態范圍為 102dB
●當增益為 64.4kSPS 時，動態范圍為 80dB
●總諧波失真：-100dB
●用于直接傳感器連接的高阻抗輸入：
●當增益為 1、2 和 4 時， 輸入阻抗為 330kΩ
●當增益為 8、16、32、64 和 128 時， 輸入阻抗為 ≥ 1MΩ
●可編程的通道間相位延遲校準：
●分辨率為 244ns，fCLKIN 為 8.192MHz
●電流監測模式可實現超低功耗篡改監測
●集成的負電荷泵允許輸入信號低于接地值
●通道間串?dāng)_：-120dB
●低漂移內部電壓基準
●用于通信和寄存器映射的循環冗余校驗器 (CRC)
●2.7V 至 3.6V 模擬和數字電源
●低功耗：3V AVDD 和 DVDD 下為 2.3mW
●封裝：20 引腳 TSSOP 或 20 引腳 WQFN
●工作溫度范圍：–40°C 至 +125°C
ADS131M02IPWR的說明
ADS131M02 是一款 two 通道、同步采樣、24 位、Δ-Σ 模數轉換器 (ADC)，具有寬動態范圍、低功耗和電能測量特定功能，因此非常適合電能計量、功率計量和斷路器應用。ADC 輸入可以直接連接到電阻分壓器網絡或電源變壓器來測量電壓，或連接到電流互感器、分流器或 Rogowski 線圈來測量電流。
單獨 ADC 通道可以根據傳感器輸入進行獨立配置。低噪聲、可編程增益放大器 (PGA) 提供了從 1 到 128 的增益，以放大低電平信號。此外，該器件集成了通道間相位校準、偏移和增益校準寄存器，有助于消除信號鏈誤差。
該器件集成了低漂移、1.2V 基準，減小了印刷電路板 (PCB) 面積。數據輸入、數據輸出和寄存器映射中可選的循環冗余校驗 (CRC) 可以確保通信完整性。
完整的模擬前端 (AFE) 采用 20 引腳 TSSOP 封裝或無引線 20 引腳 WQFN 封裝，額定工業級溫度范圍為 –40°C 至 +125°C。

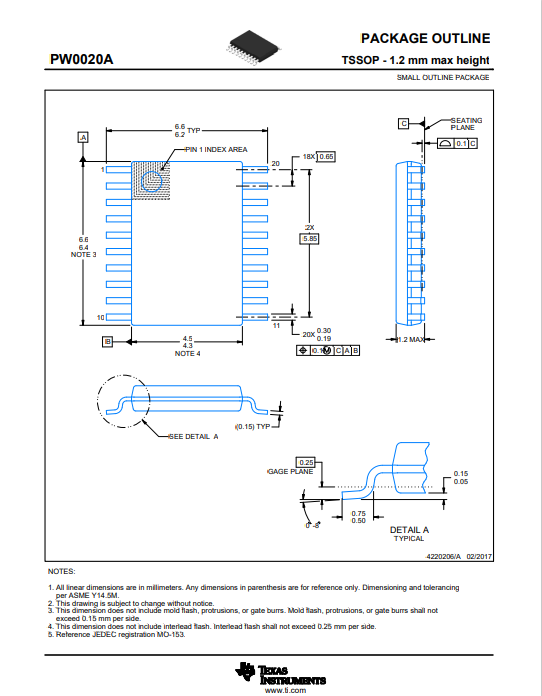

封裝圖
