TLC6C5912QDWRQ1 汽車類電源邏輯 12 位移位寄存器 LED 驅動器

產品型號：TLC6C5912QDWRQ1

產品品牌：TI

產品封裝：SOIC-20

產品功能：驅動器

TLC6C5912QDWRQ1 的說明
TLC6C5912-Q1 是一款單片、中等電壓、低電流電源 12 位移位寄存器，設計用于需要相對適量負載功率的系統（如 LED）中。

此器件包含一個 12 位串入、并出移位寄存器，此寄存器為一個 12 位 D 類存儲寄存器提供數據。移位和存儲寄存器之間的數據傳輸分別在移位寄存器時鐘 (SRCK) 和寄存器時鐘 (RCK) 的上升邊沿上發生。當移位寄存器清零 (CLR) 為高電平時，存儲寄存器將數據傳輸?shù)捷敵鼍彌_器 。一個CLR上的低電平將器件中的所有寄存器清零。將輸出使能 (G) 保持為高電平將把輸出緩沖器中的所有數據保存為低電平，并且所有漏極輸出關閉。保持G為低電平將使得來自存儲寄存器中的數據對于輸出緩沖器不可見


TLC6C5912QDWRQ1 的特性
●適用于汽車電子 應用

●寬 VCC 電壓范圍：3.5V 至 5.5V

●40V 的最大輸出額定值

●12 個功率 DMOS 晶體管輸出，

●VCC = 5V 時的連續電流輸出達 50mA

●熱關斷保護

●針對多級的增強型級聯

●所有寄存器由單一輸入清零

●低功耗

●緩開關時間（tr和 tf），這十分有助于減少電磁干擾 (EMI)

●20 引腳薄型小外形尺寸 (TSSOP)-PW 封裝

●20 引腳 DW 封裝

●應用

●儀表板

●信號燈

●LED 照明和控制


封裝圖


公眾號/視頻號





更多產品詳情信息請聯系本公司

LM3478MAX/NOPB

藍信商城：http://www.lanxinwgsc.cn/products.php?CateId=1

公司官網：http://ngzml.cn/index.php

當前位置：> 首頁> 新聞動態> 產品新聞

SN74LS42N 4 行 BCD 到 10 行十進制解碼器

產品型號：SN74LS42N

產品品牌：TI

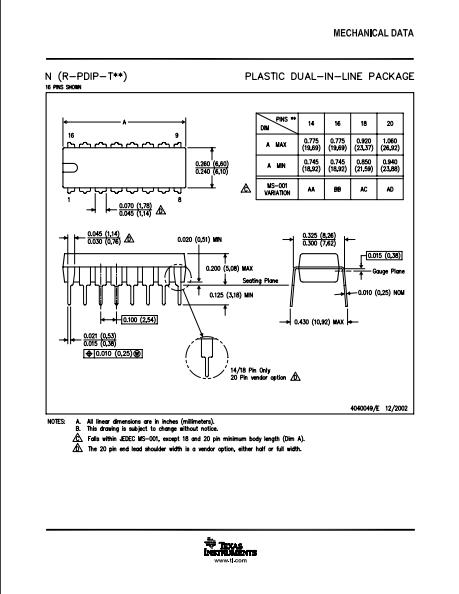

產品封裝：PDIP-16

產品功能：解碼器

SN74LS42N  的說明
這些單片 BCD 到十進制解碼器由八個反相器和十個四輸入與非門組成。反相器成對連接，使 BCD 輸入數據可用于 NAND 門解碼。有效輸入邏輯的完整解碼確保所有輸出在所有無效輸入條件下保持關閉。

'42A 和 'LS42 具有與大多數 TTL 和其他飽和低電平邏輯電路兼容的輸入和輸出。DC 噪聲容限通常為一伏。

SN5442A 和 SN54LS42 的特點是可在 -55°C 至 125°C 的整個軍用溫度范圍內工作。SN7442A 和 SN74LS42 的特點是在 0°C 至 70°C 的溫度范圍內工作。

SN74LS42N 的特性
●
