ADS1100A0IDBVR 具有 PGA、振蕩器和 I2C 的 16 位、1 通道 Δ-Σ ADC
產品型號：ADS1100A0IDBVR
產品品牌：TI
產品封裝：SOT23-6
產品功能：振蕩器
ADS1100A0IDBVR說明
ADS1100 是一款精密、連續自校準模數 (A/D) 轉換器，采用小型 SOT23-6 封裝，具有差分輸入和高達 16 位的分辨率。使用電源作為參考電壓，按比例執行轉換。ADS1100 使用與 I 2 C 兼容的串行接口，采用 2.7V 至 5.5V 的單電源供電。
ADS1100 可以每秒 8、16、32 或 128 個樣本的速率執行轉換。板載可編程增益放大器 (PGA) 可提供高達 8 的增益，允許以高分辨率測量較小的信號。在單次轉換模式下，ADS1100 會在轉換后自動斷電，從而大大降低空閑期間的電流消耗。
ADS1100 專為需要高分辨率測量的應用而設計，其中空間和功耗是主要考慮因素。典型應用包括便攜式儀器儀表、工業過程控制和智能變送器。
ADS1100A0IDBVR 特征
●采用微型 SOT23-6 封裝的完整數據采集系統
●16 位無缺碼
●INL：FSR 最大值的 0.0125%
●連續自校準
●單周期轉換
●可編程增益放大器增益 = 1、2、4 或 8
●低噪聲：4µVp-p
●可編程數據速率：8SPS 至 128SPS
●內部系統時鐘
●I 2 C™ 接口
●電源：2.7V 至 5.5V
●低電流消耗：90µA
●提供八個不同的地址
●應用
●便攜式儀器
●工業過程控制
●智能變送器
●消費品
●工廠自動化
●溫度測量

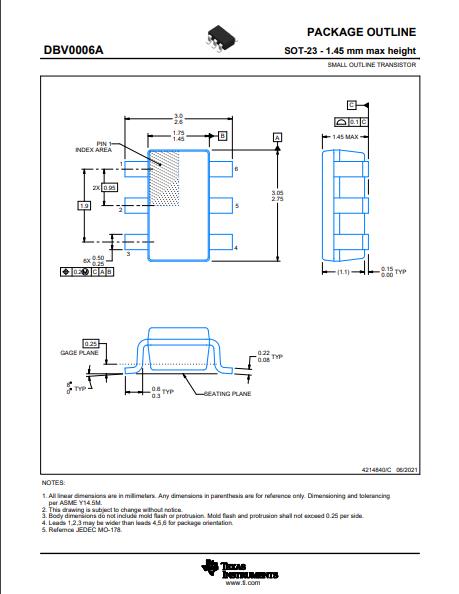

封裝圖
