UCC27424DR 具有使能和 5V IN 處理功能的 4A/4A 雙通道柵極驅動器
產品型號：UCC27424DR
產品品牌：TI
產品封裝：SOP8
產品功能：驅動器
UCC27424DR說明
UCC2742x 系列高速雙 MOSFET 驅動器可以向容性負載提供大峰值電流。提供了三種標準邏輯選項——雙反相、雙同相和一反相和一同相驅動器。耐熱增強型 8 引腳 PowerPAD™ MSOP 封裝 (DGN) 顯著降低了熱阻，從而提高了長期可靠性。它還提供標準 SOIC-8 (D) 或 PDIP-8 (P) 封裝。
這些驅動器采用固有地最小化直通電流的設計，在 MOSFET 開關轉換期間米勒平臺區域最需要的地方提供 4A 電流。一個獨特的雙極和 MOSFET 并聯混合輸出級還允許在低電源電壓下有效地提供和吸收電流。
UCC2742x 提供使能 (ENB) 功能以更好地控制驅動程序應用程序的操作。ENBA 和 ENBB 在引腳 1 和 8 上實現，這些引腳以前在行業標準引腳分配中未使用。它們?cè)趦?nèi)部被上拉到 V DD以實現高電平有效邏輯，并且可以保持打開以進行標準操作。
UCC27424DR特征
●業標準引腳
●為每個驅動程序啟用功能
●±4 A 的高電流驅動能力
●獨特的雙極和 CMOS 真正驅動輸出
●級在 MOSFET 米勒
●閾值處提供高電流與
●電源電壓無關的 TTL/CMOS 兼容輸入
●1.8nF 負載下20ns 典型上升時間和 15ns 典型下降時間
●輸入下降時 25 ns和輸入上升時 35 ns 的典型傳播延遲時間
●4V 至 15V 電源電壓
●雙路輸出可以并聯以獲得更高的驅動
●電流
●提供耐熱增強型 MSOP
●PowerPAD™ 封裝
●額定溫度為 –40°C 至 125°C

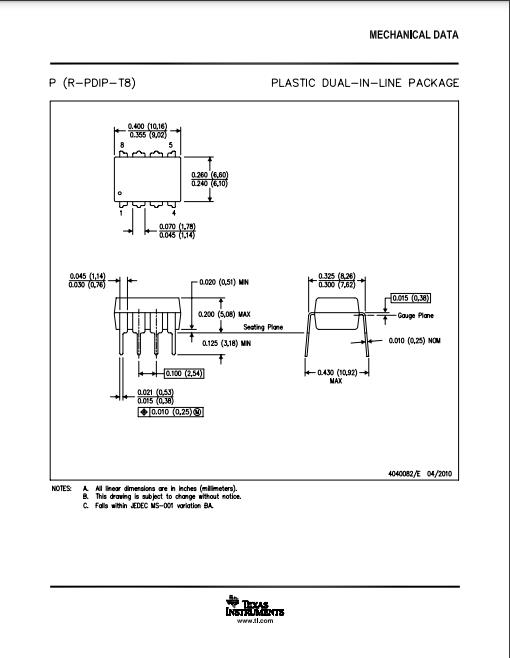

封裝圖
